过桥母线槽

2021-01-19 10:03:57
过桥母线槽
详细介绍:

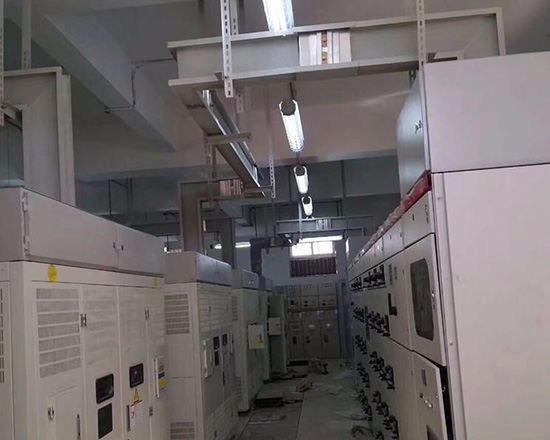

过桥母线(过桥母线槽)专为供电配电设计,可用于高低压开关柜和变压器之间的连接,母线的多头 多型的连接,A柜和B柜之间的跨接等。产品优点:外形美观,通过的电流大,价格经济质量可靠。广泛用于石油化工、矿山工厂、商场学校等。

FRC空气型母线槽、过桥母线槽

外壳防护等级有IP40——IP54,可根据安装使用环境灵活选择,达到母线槽佳经济输电。根据系统需求,可在母线槽任意位置设置插接口,安装快捷,分接方便,使用安全。

产品描述

空气型母线槽适用于交流三相四线、三相五线制,频率50——60Hz,额定电压至660V,额定工作电流250——6000A的供配电系统,承担配电任务,用于低压配电屏与大、中型负载的连接,主要应用于现代化的车间、厂房和高层建筑。本系列母线槽是在传统空气型母线槽基础上的改进型产品。

空气型母线槽母线导体选用高纯度电解铜,导体表面全长镀锡,提高了导体抗氧化腐蚀能力,加工后再用PVC管热缩处理,相间和对地用绝缘块隔开,铜母排得到双重绝缘保护,绝缘性能大大提高,然后封闭在接地的金属外壳内。

空气型母线槽外壳采用优质高强度冷轧钢一次冷轧成波纹结构,不仅外形美观大方,更大大增强母线槽的机械强度和系统的动热稳定性,可彻底解决施工现场大跨距安装的难题。

空气型母线槽插孔处设计了安全防护挡板,只有防护挡板拉开时,插接箱才能接入,有效防止了插口处灰尘和异物的进入,从而提高了母线槽的防护性,防止误操作,使母线的安全性得到了的提高。

 产品特点

1) 性能方面

①内部采用分离空气绝缘型式,使相间的安全净距和爬电距离远大于国家标准规定的要求。

②设备内部相间绝缘体采用高强度的环氧树脂绝缘材料,有效的提高了母线槽设备的抗动、热稳定能力,满足各种条件下的稳定运行。

③母线采用铜排或者铝排,其电流密度大,电阻小,集肤效应小,无须降容使用。电压降小也就意味着能量损耗小,终节约用户的投资。而对于电缆来讲,由于电缆芯是多股细铜线,其根面积较同电流等级的母线要大。并且其集肤效应严重,减少了电流额定值,增加了电压降,容易发热。线路的能量损失大,容易老化。

2) 安全性

外壳采用采用弯板一次成型波纹结构,因此体积小外形美观大方,大大增强了传统母线槽的机械强度载荷能力。母线槽的金属封闭外壳能够保护母线免受机械损伤或动物伤害,在配电系统中采用插入单元的安装很安全,外壳可以作为整体接地,接地非常的可靠,而电缆的PVC外壳易受机械和动物损伤,安装电缆时必须先切断电源,如果有错误发生会很危险,特别是电缆要进行现场接地工作,接地的不可靠导致危险性增加。

3)安装方面

母线由许多段组成,每一段长度既短且轻。因此,安装时只需要少数几人就能迅速完成。母线有许多标准的零件及库存,可以快速出货节约现场工作时间。其紧密的三明治结构能够减少电气空间,从而腾出更多的空间作为商业用途,如出租或作为公共场所。对于安装电缆来讲,则是一项困难的工作。因为,单根电缆往往很重,安装工作需要很多人的协作,花较多时间才能完成。另外,受制于电缆的弯曲半径,需要更多的安装空间。我公司产品采用对接式安装方式,使母线槽在安装过程中非常便捷灵活,节省了安装时间,降低了安装以及维护成本。

4)线路优化

通过使用母线槽,我们可以合并某些分支回路,并用插接箱将之转化为一条大的母线槽。它可简化电气系统,得到较多股线低的电流值。因此节约了工程的造价,并且易于维护。对于传统的电缆线路,电缆会使得电气系统极其复杂,庞大,难于维护,这样,就浪费了工程费用和安装空间。不同电流等级的母线槽全部采用统一的盖板,设备标准化程度高,互换能力强,变容接口方便,对于前期安装和后期维护,都能够高效便捷。

5)可扩展性

对于母线来讲,系统扩展可通过增加或改变若干段来完成,重新利用率高。而大多数情况下,电缆不能重新利用,因为长度和路线是不同的,如果要扩展系统,我们要购买新的电缆取代旧的电缆。

6)插接式开关箱

 插接式开关箱可以与空气型母线槽配用。安装时无需再加其它配件。插接脚是为重要的部件,它是由铜合金冲压制成,经过热处理加以增强弹性,并且表面镀锡处理,即使插接200次以上,仍能保持稳定的接触能力。箱体设置了接地点以保证获得可靠的接地,箱内设置了开关电路,采用塑壳断路器能对所分接线路的容量作过载和短路保护。

总体来说空气型母线槽插孔处设计了安全防护挡板,只有防护挡板拉开时,插接箱才能接入,有效防止了插口处灰尘和异物的进入,从而提高了母线槽的防护性,防止误操作,使母线的安全性得到了的提高。

过桥母线槽
